芯片式TEM原位电学系统是由苏州原位芯片科技有限责任公司原位系统事业部团队倾力打造而成。该系统采用的是*的芯片接触式原位电学解决方案，并且是国内*一套实现商业化的TEM原位测试系统解决方案。苏州原位利用后发优势，在制造材料、客户体验、芯片功能及精度拓展等领域获得突破，打造出世界*的TEM原位电学测试系统解决方案。

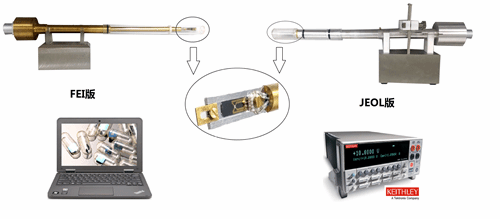

　　系统主体分为四部分：原位测试芯片、样品杆、电表（Keithley2400）以及控制电脑。

　　事业部提供双电极、三电极以及四电极的电学芯片。芯片电极间距从2 um到140 um不等，观测孔径尺寸从2 um到80 um不等。其中，双电极电学芯片我们即推出了电极间距统一的双电极普通款芯片，还创新性地推出了电极间距呈等差数列排列的双电极多功能款芯片。该多功能款芯片将整个芯片区域划分为双排区、近电极区、常规区、大孔区和特大孔区，满足不同的测试需求。
